一、产品概述

济南德鑫烟气挡板门采用国外先进技术，并吸取国内同行业同类型产品的优点，结合众多用户的使用经验及反馈信息，自主创新研发的新一代烟气挡板门。主要原理是采用最新型液压技术驱动插板来回伸缩达到隔绝烟气的目的。制作过程采用数控操作，加工及配合精确。

二、 产品用途：

        烟气挡板门主要用于烟气脱硫系统吸收塔进、出口或旁路烟道上，用来隔绝烟气流通，也可用于其他运行隔离要求比较高的烟风管道中。

   适用范围：化工、石油、冶金、造纸、制药等行业。

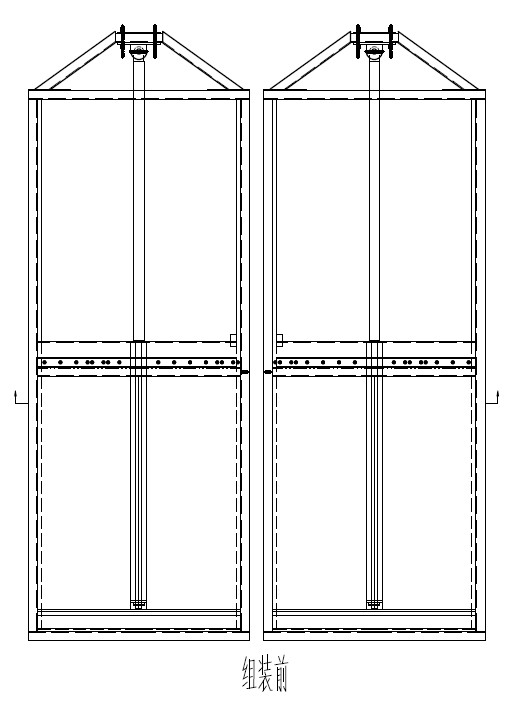

三、阀体结构及组成部分：

四、 烟气挡板门性能特点：

Ø  正常工作时开关灵活、无卡涩现象，阻力小。

Ø  关闭后，无内漏、外泄、密封良好、无漏气、漏风现象。

Ø  开合信号可与DCS接轨。

Ø  操作简便、安装周期短，可在小修期内完成。

Ø  使用寿命长，一次安装基本不需维修。

Ø  采用液压方式驱动，稳定性高。

Ø  高温不变形，不集烟灰。

Ø  采用法兰螺栓与烟道连接，安拆方便。

Ø  制作工艺符合相关行业标准。

Ø  本阀门采用硬密封与软密封双重密封，硬密封采用316L不锈钢轨道密封，软密封采用耐高温硅胶板（可在温度-60℃—250℃的条件下的空气或油类介质中工作）密封，专利技术，密封性能好，耐磨度高。

五、技术参数  ：

a.尺寸：AxBxH

注：A×B可以为矩形、圆形等各种规格的风道，由用户确定。H阀门厚度一般为300mm—360mm 。

 b.介质：烟气

c.设计温度：≤200℃

d.设计压力：（视烟气而定 ）

e.开关速度：0.7m/min

f.密封效率：> 99%
